| JDF5050JGKDFA4東風14-16米高空作業車 主要技術參數 |
| 產品名稱： |
高空作業車 |
外型尺寸： |
6780×1990×3150(mm) |
| 底盤型號： |
DFA1070DJ35D6 |
貨廂尺寸： |
××(mm) |
| 總質量： |
5495(Kg) |
接近/離去角： |
19/13(°) |
| 額定質量： |
(Kg) |
前懸后懸： |
1032/2048(mm) |
| 整備質量： |
5170(Kg) |
最高車速： |
95(km/h) |
| 發動機 |
發動機生產企業 |
排量(ml) |
功率(kw) |
4B28BTCI
SD4BW754U
YN33CRD2
CY4102-CE4F
YC4FA90-40
D28D10-4DA
4F20ATCI
CY4T75-CE4
4DW93-84E4
YN27CRD1 |
常柴股份有限公司
江蘇四達動力機械集團有限公司
昆明云內動力股份有限公司
東風朝陽柴油機有限責任公司
廣西玉柴機器股份有限公司
東風輕型發動機有限公司
常柴股份有限公司
東風朝陽朝柴動力有限公司
一汽解放汽車有限公司無錫柴油機廠
昆明云內動力股份有限公司 |
2834
2545
3298
3856
2982
2771
1995
3707
2540
2672 |
70
75
75
73
66
75
60
75
64
70 |
| 排放標準： |
GB3847-2005,GB17691-2005國Ⅳ |
| 軸數： |
2 |
前輪距： |
1506,1404,1441/1466,1458,1500(mm) |
| 軸距： |
3300 |
后輪距： |
1466,1458,1500(mm) |
| 輪胎數： |
6 |
輪胎規格： |
7.00-16 14PR,7.00R16 14PR |
| 燃料種類： |
柴油 |
彈簧片數： |
8/9+5,6/8+4,6/6+5 |
| 軸荷： |
2200/3295 |
駕駛室乘人數： |
2+3 |
| 整車備注： |
隨底盤選裝駕駛室;前伸400mm;側面防護及后下部防護裝置材料材質:Q235,側面防護裝置連接方式:焊接;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):30×180(mm),離地高度:480mm. |
| 多方位圖： |
 |
| 專用性能： |
東風14-16米高空作業車（國四）
上戶噸位：
東風14-16米高空作業車特色說明：
1.東風14-16米高空作業車最大作業高度14-16米，工作半徑6.3-7米，公告批次251批，免征公告2014年第一冊第35頁
2.伸縮式起重臂帶1噸吊鉤，起重高度大限位功能，危險工況報警，安全性能卓越
3.支腿跨距大，穩定性好，可同時或單獨操作，
4.三節折疊臂，作業范圍大，工作斗載荷大(200KG)設有應急動力源，轉臺、工作斗兩處均可操作。
5.具有互鎖功能，安全可靠外形結構緊湊，體積小，自重輕，機動性好 |
| 免征公告： |
JDF5050JGKDFA4高空作業車免征公告
| 車輛名稱 |
車輛類型 |
生產廠家 |
備注 |
| 高空作業車 |
高空作業車 |
|
第36冊第34頁 | |
| 需要更多資料及產品圖片請直接與我公司聯系，我們會為您提供最好的服務! |

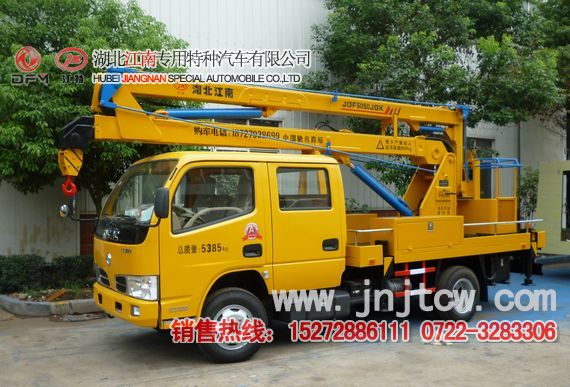

JDF5050JGKDFA4型東風14-16米高空作業車（國四）
上戶噸位：
東風14-16米高空作業車特色說明：
1.東風14-16米高空作業車最大作業高度14-16米，工作半徑6.3-7米，公告批次251批，免征公告2014年第一冊第35頁
2.伸縮式起重臂帶1噸吊鉤，起重高度大限位功能，危險工況報警，安全性能卓越
3.支腿跨距大，穩定性好，可同時或單獨操作，
4.三節折疊臂，作業范圍大，工作斗載荷大(200KG)設有應急動力源，轉臺、工作斗兩處均可操作。
5.具有互鎖功能，安全可靠外形結構緊湊，體積小，自重輕，機動性好
JDF5050JGKDFA4型東風14-16米高空作業車技術參數
|
底盤參數 |
|
東風14-16米高空作業車采用東風小多利卡或者東風銳鈴底盤，東風小多利卡配常柴95馬力發動機，氣剎，東風銳鈴配東風輕型（五十鈴技術）102馬力發動機油剎，3.3米軸距，193變截面車架，2噸前橋，4噸后橋，7.00鋼絲胎，雙排駕駛室，12伏電池，無空調，有動力轉向，液壓制動. |
|
上裝參數 |
|
最大作業高度 |
14-16米 |
最大工作半徑 |
6.3-7米 |
|
額定平臺栽荷 |
200Kg(工作斗承載) |
回轉角度 |
360度連續旋轉,液壓油管不扭結 |
|
吊鉤 |
1噸吊鉤(吊鉤伸縮1米) |
操作方式 |
上下電控操作,帶點火熄火裝置,手油門,轉臺、工作斗兩處均可操作。 |
|
臂架 |
◆ 三節折臂式臂架，采用高強度低合金鋼板制作而成，對受力集中處均做過強處理
◆ 下臂變幅范圍0～70度，上臂變幅范圍0～70度，小臂變幅范圍0～90度，結構緊湊，機動性好，作業范圍大。
◆14米高空作業車最大作業半徑：6.3米，最大作業半徑時的作業高度8米；最大作業高度：14米，最大作業高度時的作業半徑：2米。
◆16米高空作業車最大作業半徑：7米，最大作業半徑時的作業高度9米；最大作業高度：16米，最大作業高度時的作業半徑：2米。 |
|
支腿 |
◆ H型支腿，前后支腿均可外伸，縱向跨距3.3米，橫向跨距3.38米。四支腿水平及垂直伸縮均可單獨運動也可以聯動，適應能力強，跨距大，穩定性好。
◆支腿閥設有上車操作和下車操作轉換控制，實現上下車互鎖。
◆支腿閥配有油壓表，可時刻顯示系統液壓壓力
◆支腿爆閃燈，用于作業時支腿示廊，發出光報警信號。 |
|
工作斗 |
◆工作斗額定載荷限載200kg，工作平臺底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心，工作斗電控操作節省工作斗使用空間。
◆外置拉桿強制調平，拉桿長度可調節。 |
|
液壓系統 |
◆液壓系統配有進口油過濾器，保證液壓油品質，額定工作壓力16Mpa，壓力隨負載自動調節，，系統設過載保護閥，油壓超過定值，自動卸載。
◆液壓油箱配有液溫一體表，可時刻檢測液壓油油量及油溫。 |
|
安全配置 |
◆ 臂架油缸帶雙向平衡閥鎖止功能，支腿油缸帶雙向液壓鎖，防止臂架/支腿自動沉降，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖。
◆工作斗配置緊急應急點火，熄火裝置（用于定點維修時熄火發動機，節約能源）。 |
|
選 裝 |
帶電液比例調速閥的電子控制系統：臂架動作電磁閥控制，實現各個動作的無極調整，選配無線遙控操作。吊籃工作照明燈，洗手水箱，支腿爆閃燈 |
◆ 生產周期：現貨供應
◆ 免費售后：車輛正常行駛一年或三萬公里
◆ 價格：請來電咨詢（楊新華）15272886111 15972776605
